Cuộn kháng khởi động động cơ: cấu tạo và vai trò hoạt động

Trong hệ thống điện công nghiệp, việc khởi động động cơ công suất lớn là một bài toán kỹ thuật không hề đơn giản. Nếu không có giải pháp phù hợp, dòng khởi động lớn có thể gây sụt áp, ảnh hưởng đến thiết bị khác, thậm chí gây hư hỏng cho chính động cơ. Một trong những phương pháp hiệu quả và tiết kiệm là sử dụng cuộn kháng khởi động động cơ.

1. Cuộn kháng khởi động động cơ là thiết bị như thế nào?

Cuộn kháng khởi động động cơ là một loại cuộn cảm được đấu nối nối tiếp với động cơ trong giai đoạn khởi động. Mục tiêu là hạn chế dòng khởi động ban đầu, bảo vệ động cơ và giảm tác động lên lưới điện.

• Đây là giải pháp khởi động phổ biến cho động cơ không đồng bộ 3 pha công suất lớn.
• Hoạt động theo nguyên lý tạo điện kháng tạm thời, làm giảm dòng điện trong thời gian ngắn khi khởi động.
• Sau khi động cơ đạt đủ tốc độ, cuộn kháng được bypass (cắt ra khỏi mạch) bằng contactor.

2. Cấu tạo và nguyên lý hoạt động của cuộn kháng khởi động

Dù đơn giản về kết cấu, cuộn kháng khởi động cần được thiết kế đúng chuẩn để đảm bảo hiệu quả và độ bền khi làm việc với dòng cao, nhiệt lớn.

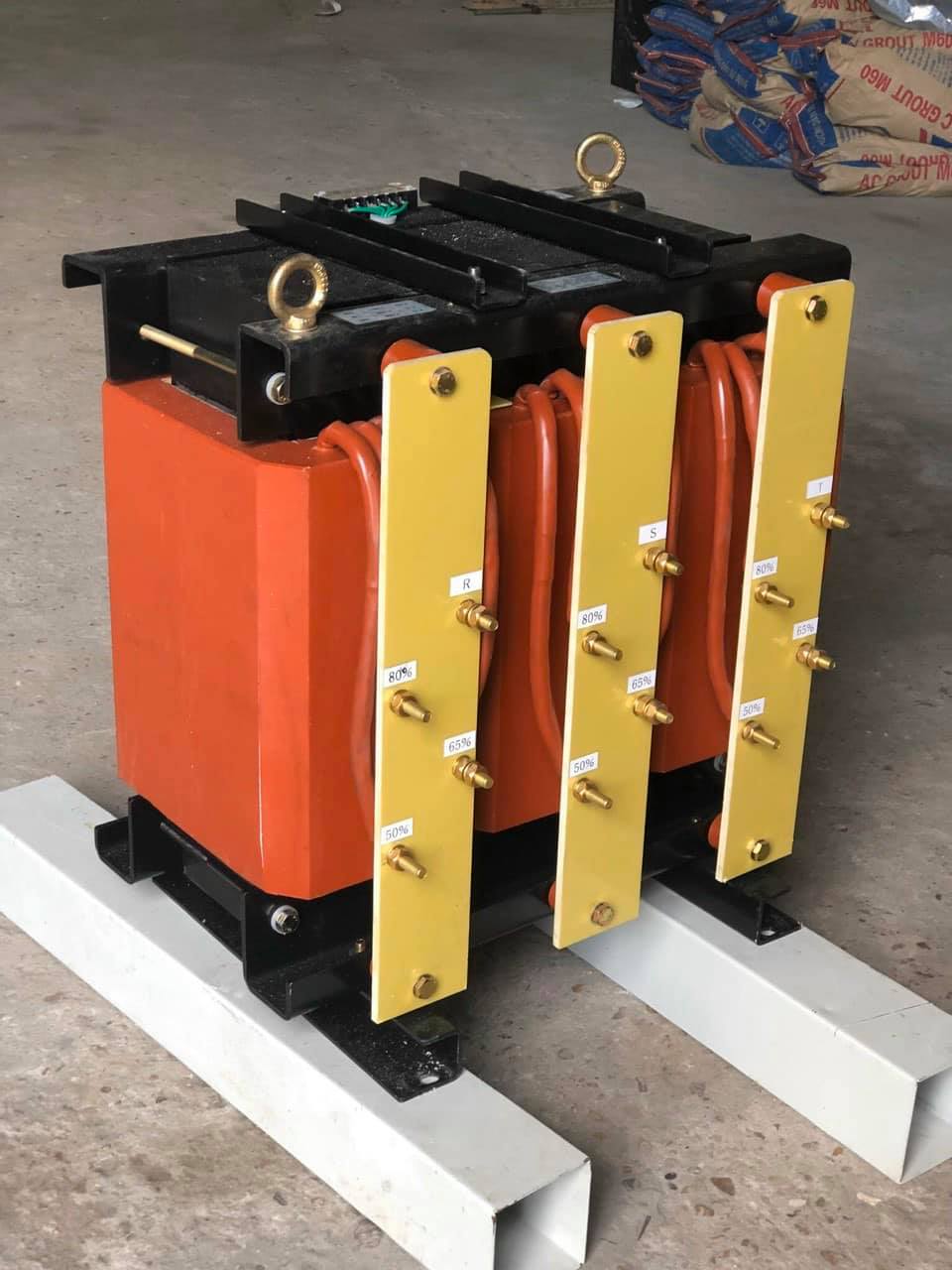

2.1 Cấu tạo của cuộn kháng khởi động động cơ:

• • • Lõi thép kỹ thuật điện (loại EI hoặc UI).
    • Dây quấn đồng chịu nhiệt cao (Class H hoặc F).
    • Vỏ thép tản nhiệt, có khe thông gió hoặc quạt làm mát.

2.2 Nguyên lý hoạt động:

• • • Khi đóng điện, cuộn kháng giới hạn dòng nhờ cảm kháng (XL = 2πfL).
    • Sau khi động cơ đạt 70–80% tốc độ định mức, contactor bypass đóng lại để loại cuộn kháng khỏi mạch.
    • Quá trình này thường kéo dài 5–10 giây tùy công suất động cơ.

3. Vai trò của cuộn kháng khởi động động cơ

Sử dụng cuộn kháng khởi động động cơ mang lại nhiều lợi ích thực tiễn trong hệ thống điện, nhất là khi vận hành động cơ từ vài chục đến hàng trăm kilowatt.

• Giảm dòng khởi động từ 6–8 lần dòng định mức xuống còn 2–3 lần.
• Tăng tuổi thọ cho cả động cơ, thiết bị đóng cắt và hệ thống điện.
• Tiết kiệm chi phí so với biến tần hoặc khởi động mềm trong một số ứng dụng vừa và nhỏ
• Hạn chế sụt áp lưới gây ảnh hưởng đến các thiết bị khác đang hoạt động.
• Bảo vệ cuộn dây động cơ khỏi hư hỏng do xung dòng lớn.
• Giảm momen xoắn đột ngột, tránh sốc cơ khí trong hệ truyền động.

4. Ứng dụng của cuộn kháng khởi động động cơ trong nhà máy

Cuộn kháng khởi động được dùng trong nhiều ngành công nghiệp – nơi có động cơ lớn, khởi động thường xuyên hoặc cần bảo vệ lưới điện khỏi sụt áp.

• Máy nén khí, quạt công nghiệp, bơm nước công suất lớn.
• Nhà máy xi măng, thép, giấy, hóa chất…
• Những nơi có trạm biến áp riêng, yêu cầu tránh sụt áp khi khởi động.
• Máy nghiền, máy cán, máy trộn bê tông.
• Trạm bơm, trạm cấp thoát nước công nghiệp.

5. Cách bảo dưỡng và kiểm tra định kỳ cuộn kháng khởi động động cơ

Dù là thiết bị thụ động, cuộn kháng khởi động vẫn cần kiểm tra định kỳ để đảm bảo an toàn và hiệu quả lâu dài.

• Quan sát hiện tượng rung, tiếng ù khi khởi động.
• Kiểm tra độ nóng bề mặt bằng camera nhiệt – không vượt quá giới hạn thiết kế.
• Kiểm tra contactor bypass hoạt động đúng thời điểm, tránh đóng trễ hoặc kẹt tiếp điểm.
• Vệ sinh bụi bẩn, kiểm tra hệ thống thông gió/quạt làm mát.
• Đo cách điện giữa cuộn dây và vỏ, phải > 1 MΩ.

Cuộn kháng khởi động động cơ là một giải pháp hiệu quả, tiết kiệm và dễ áp dụng trong các hệ thống điện công nghiệp có yêu cầu khởi động nhẹ nhàng, bảo vệ lưới điện và thiết bị. Việc hiểu rõ nguyên lý, lựa chọn đúng loại, vận hành và bảo trì hợp lý sẽ giúp doanh nghiệp tiết kiệm chi phí đầu tư, tăng độ ổn định và kéo dài tuổi thọ thiết bị.
